Функціонал і можливості системи автоматизації будинку на прикладі реалізованих об'єктів
Веремчук Олександр

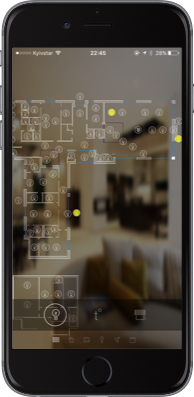

Управління світлом

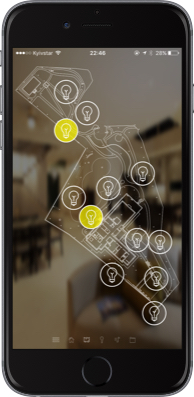

Управління світлом передбачає підключення усіх світлових приладів через імпульсні реле і контролери. У разі потреби димування (плавне регулювання), замість імпульсних реле використовуються димери. Це надає можливість управляти світлом з телефону/планшета, а також реалізовувати різноманітні сценарії, такі як вимкнення усього світла в кімнаті, вимкнення світла в всьому будинку, увімкнення певних груп натисканням одного вимикача і так далі.

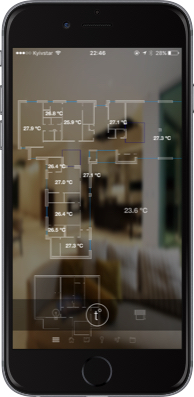

Управління кліматом
Передбачає управління усім кліматичним обладнанням (фанкойли, конвектори, тепла підлога, радіатори, вентиляція, охолоджувачі і так далі). Температура задається з телефону/планшета і підтримується в кімнаті. Метод фіксації параметрів залежить від обладнання. Також застосовуються сценарії, наприклад зниження температури в будинку у разі тривалої відсутності.
Усе кліматичне обладнання об'єднується в одну систему і працює синхронізовано, за заданою логікою. Наприклад, якщо в кімнаті комфортна температура досягається однією тільки теплою підлогою, конвектори і фанкойли не вмикаються, а в радіаторах температура буде знижена.

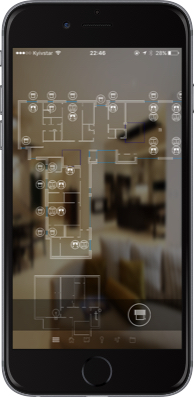

Управління жалюзі / шторами / занавісками / вікнами
Управління жалюзі / шторами / занавісками / вікнами здійснюється як з телефону, так і з фізичних кнопок. Можливе управління за сценарієм, наприклад закриття усіх занавісок увечері або при виході з будинку. Також управління може бути автоматизоване за допомогою датчиків. Наприклад, опустити жалюзі в басейні при потраплянні на них сонячного світла.

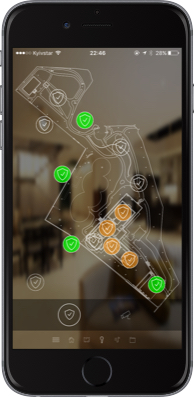

Інтеграція з системою охорони
Постановка і зняття будинку (або окремих груп) з охорони. Сповіщення при спрацьовуванні датчиків, інтеграція з іншими системами.
Приклад: увімкнення вуличного освітлення при спрацьовуванні датчика руху на вулиці.

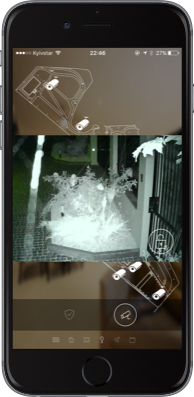

Відео-спостереження

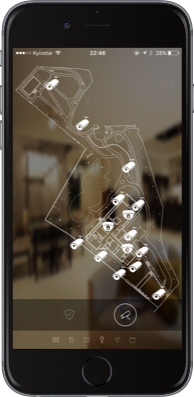

Система відео-спостереження відноситься до системи охорони, але розумний будинок передбачає її інтеграцію. Виведення зображення на телефон/планшет. Усе відео постійно записується на реєстратор для можливості його перегляду в майбутньому.
Домофон / ворота / вхід
Перегляд відео з домофону, відкриття входу, відкриття/закриття воріт з телефону/планшета.

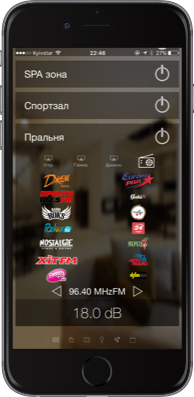

Мультимедійна система
Управління мультимедіа залежить від типу обладнання. Зазвичай це – управління домашнім кінотеатром і акустичними системами в будинку (вбудовані колонки в басейні, хамамах, кухні, на терасі тощо)
Управління світлом на території
Той самий функціонал, що й управління світлом в будинку, але тільки групами вуличного освітлення.

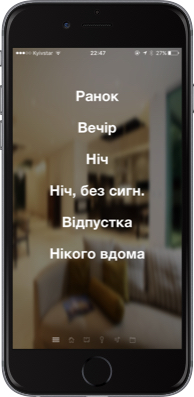

Сценарії
Сценарії дозволяють зменшити кількість рутинної роботи і виконувати багатофункціональні дії одним натисканням (на телефоні/планшеті або фізична кнопка).
- Приклад №1. Після виходу з
будинку натисканням однієї кнопки здійснюються такі дії:
- вимкнення світла,
- закриття штор,
- вимкнення музики,
- постановка будинку на охорону.
- Приклад №2. Після
пробудження уранці натисканням однієї кнопки здійснюються такі
дії:
- відкриття штор,
- увімкнення улюбленої радіостанції в необхідних приміщеннях,
- здійснення провітрювання необхідних приміщень тощо.
Можливість написання і редагування сценаріїв передбачається і до заселення в будинок, і потім, коли стає зрозуміло, які дії виконуються найчастіше, і що саме необхідно автоматизувати.
Система диспетчеризації і моніторингу інженерних систем
Ганенко Олександр
Система диспетчеризації є комплексом програмних і апаратних засобів, який дозволяє здійснювати віддалене управління інженерними системами одного або декількох об'єктів. Автоматизована система диспетчерського управління (АСДУ) необхідна для контролю інженерного обладнання, рознесеного територіально, а також розташованого у важкодоступних місцях. Як правило, диспетчеризація включається в систему управління багатофункціональними об'єктами зі складною інженерною інфраструктурою, такими як офісні будівлі, торговельно-розважальні центри, а також виробничі комплекси та інші промислові підприємства.
- Система диспетчеризації може включати такі підсистеми:
- електропостачання, газопостачання;
- тепло- і водопостачання, облік енергоресурсів;
- охоронно-пожежна сигналізація, системи пожежогасіння і димовидалення;
- вентиляція і кондиціонування;
- відео-спостереження, контроль і управління доступом;
- ліфтове господарство та інші.

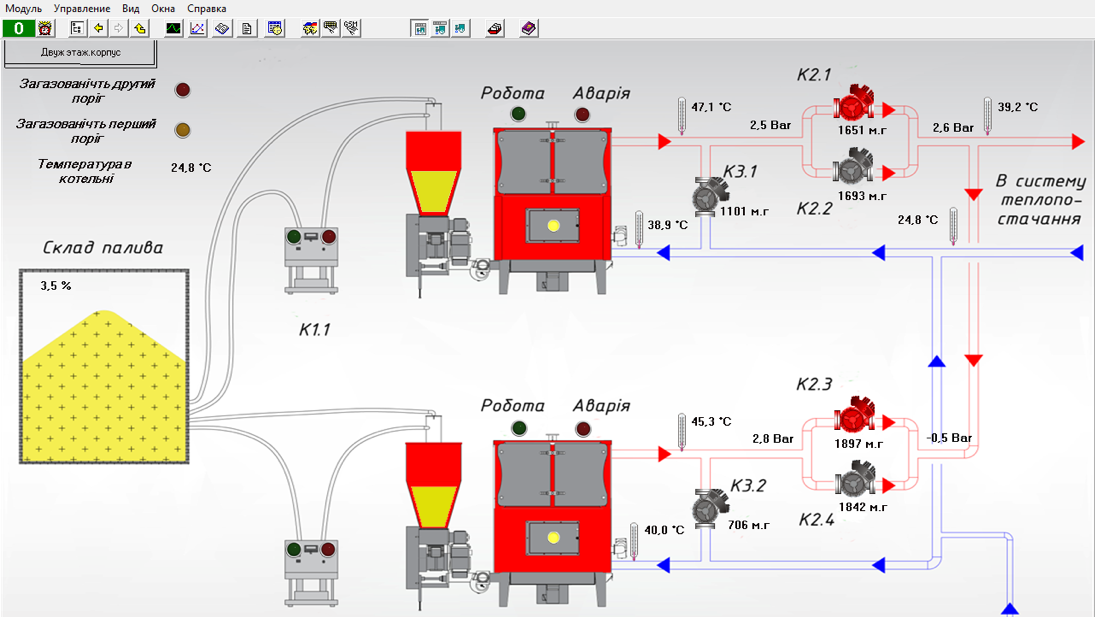

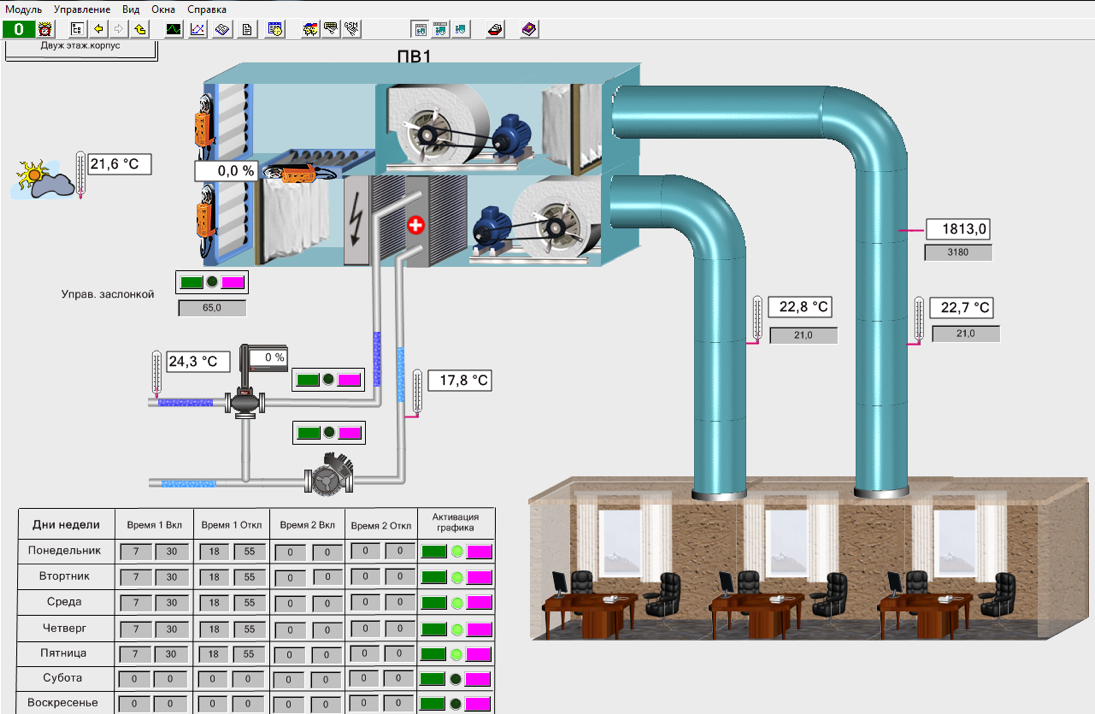

Суть проектування систем диспетчеризації полягає у вирішенні задачі візуалізації інформації про функціонування інженерних систем і наданні операторові можливості прямого управління обладнанням з диспетчерського пункту. Дані про стан інженерного обладнання надходять від контролерів локальної автоматики і передаються на сервер. Оброблені технологічні дані з необхідною аналітичною інформацією надходять на сервер диспетчеризації і виводяться на екранах комп'ютерів на робочих місцях операторів у наочному динамічному графічному вигляді.
Переваги системи моніторингу інженерних систем споруд
Дані, отримані і оброблені системою
диспетчеризації, формуються в повідомлення різного виду, які
архівуються в довготривалі сховища. На підставі цієї інформації,
доступної в будь-який час, формуються звіти.
Система диспетчеризації надає ключові переваги при управлінні об'єктом:
- постійний централізований контроль роботи інженерних систем;
- оперативне реагування в аварійних ситуаціях;
- зменшення впливу людського чинника;
- оптимізація документообігу, системи звітності.
Разом із звичними системами компанія пропонує системи
диспетчеризації з тривимірною візуалізацією на основі рішення
нового покоління GENESIS64.
Це якісно новий рівень можливостей
диспетчерського моніторингу, який дозволяє операторові бачити
реалістичне зображення об'єкта з усіма параметрами, прив'язаними
до конкретних вузлів. Диспетчер може змінювати в інтерактивному
режимі деталізацію візуалізованих об'єктів, видаляючи елементи
будівель, установок і переглядаючи їх зсередини. Тривимірна
візуалізація дозволяє здійснювати віртуальну навігацію по
зображених об'єктах, пропонує засоби анімації і динаміки об'ємних
зображень та інші переваги 3D-технологій.
Ще одним предметом гордості співробітників
компанії є вміння проектувати і впроваджувати великомасштабні
територіально-розподілені системи диспетчеризації, які
забезпечують не лише збір даних від віддалених об'єктів, але й
розподілені обчислення, багаторівневу архівацію і резервування.
Дані, отримані і оброблені системою диспетчеризації, формуються в повідомлення різного виду, які архівуються в довготривалі сховища. На підставі цієї інформації, доступної в будь-який час, формуються звіти.
- Система диспетчеризації надає ключові переваги при управлінні об'єктом:
- постійний централізований контроль роботи інженерних систем;
- оперативне реагування в аварійних ситуаціях;
- зменшення впливу людського чинника;
- оптимізація документообігу, системи звітності. Разом із звичними системами компанія пропонує системи диспетчеризації з тривимірною візуалізацією на основі рішення нового покоління GENESIS64.
Це якісно новий рівень можливостей диспетчерського моніторингу, який дозволяє операторові бачити реалістичне зображення об'єкта з усіма параметрами, прив'язаними до конкретних вузлів. Диспетчер може змінювати в інтерактивному режимі деталізацію візуалізованих об'єктів, видаляючи елементи будівель, установок і переглядаючи їх зсередини. Тривимірна візуалізація дозволяє здійснювати віртуальну навігацію по зображених об'єктах, пропонує засоби анімації і динаміки об'ємних зображень та інші переваги 3D-технологій.
Ще одним предметом гордості співробітників компанії є вміння проектувати і впроваджувати великомасштабні територіально-розподілені системи диспетчеризації, які забезпечують не лише збір даних від віддалених об'єктів, але й розподілені обчислення, багаторівневу архівацію і резервування.
